Baugruppe

Eine Baugruppe ist eine vormontierte Funktionseinheit aus mehreren Einzelteilen, die zusammen eine definierte Aufgabe erfüllen. In Stücklisten und Zeichnungen wird sie oft wie ein eigenes Teil geführt – inklusive Artikelnummer, Prüfmerkmalen und klarer Montageabfolge. Je nach Komplexität spricht man auch von Unterbaugruppe, Zusammenbauteil oder, im internationalen Kontext, Assembly.

Ein anschauliches Beispiel aus der Dichtungstechnik ist ein Kunststoffgehäuse aus Ober- und Unterteil, das erst mit einer Dichtung zuverlässig dicht wird – etwa als eingelegte Flach- oder Profildichtung oder als O-Ring. In vielen Anwendungen sitzt die Dichtfunktion an genau der Stelle, an der Baugruppen in der Praxis teurer werden: zusätzliche Teile, zusätzliche Handgriffe, zusätzliche Fehlerquellen.

Warum Baugruppen in der Serie so attraktiv sind

In der industriellen Fertigung geht es bei Baugruppen selten um „zusammenschrauben“. Es geht um Aufwand reduzieren – entlang der gesamten Kette: weniger Positionen in der Stückliste, weniger Wareneingänge, weniger Kommissionierung, weniger Montageschritte. Genau deshalb wird bei Baugruppen häufig der Weg gewählt, dass der Partner mit dem größten Wertschöpfungsanteil nicht nur einzelne Komponenten liefert, sondern auch Zukaufteile beschafft, montiert und verpackt – bis das Bauteil als einbaufertige Einheit in der Linie ankommt.

Baugruppe und Dichtung: lose eingelegt oder integriert

Gerade bei Gehäusen, Deckeln, Abdeckungen, Ventilsitzen oder Steckverbindungen entscheidet die Dichtung über die Funktionssicherheit der gesamten Baugruppe. In der Praxis sind zwei Wege üblich:

• Dichtung als separates Teil (z. B. O-Ring, Flach-/Profildichtung): gut austauschbar, aber mit zusätzlichem Handling.
• Dichtfunktion als Teil der Baugruppe (z. B. vormontiert oder prozessintegriert): reduziert Montageaufwand und stabilisiert den Ablauf – besonders in Serien mit hohen Stückzahlen. (Welche Technologie genutzt wird, ist projektabhängig.)

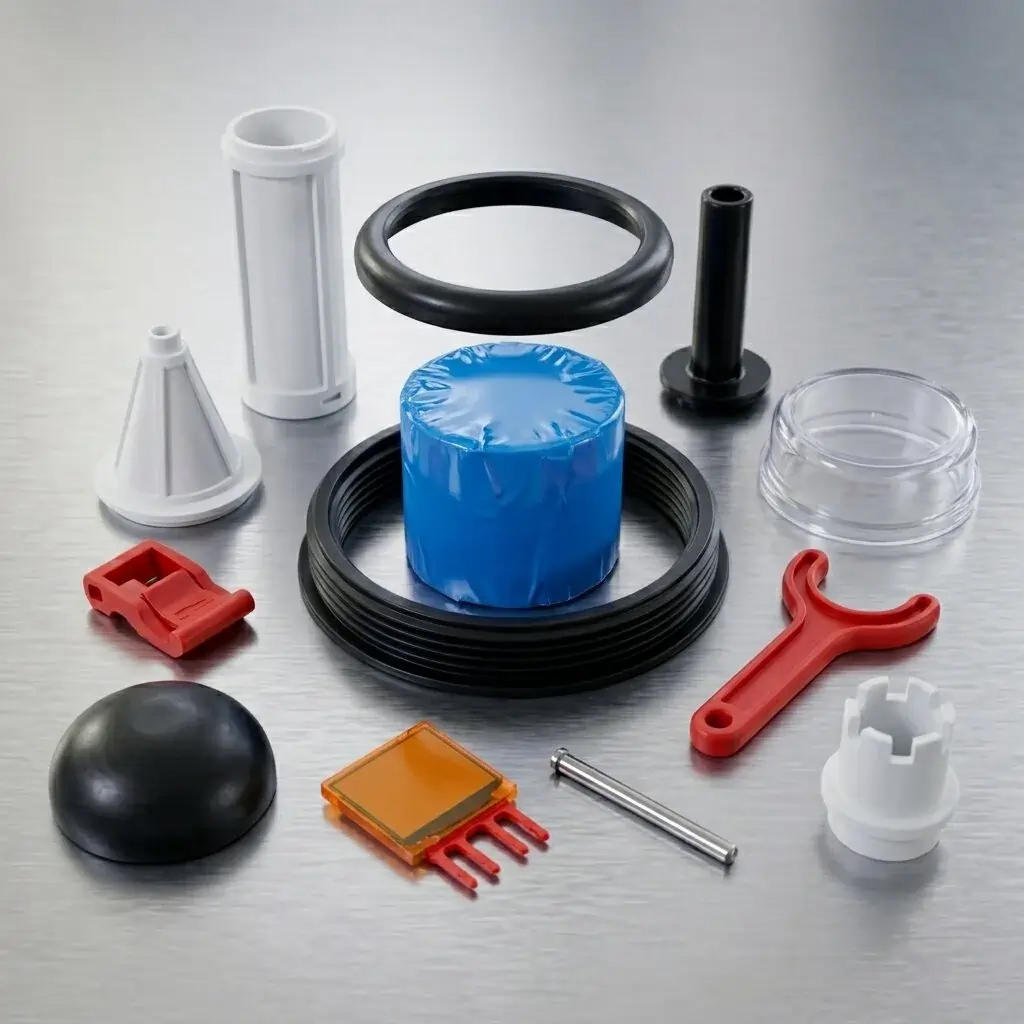

Typische, in Baugruppen häufig kombinierte Dichtkomponenten sind neben O-Ringe auch werkzeuggebundene Elastomer-Formteile, Moosgummi-Elemente, Flachdichtungen, Schlauchringe oder Profile.

Ein technisches Risiko, das bei Baugruppen mit Dichtfunktion früh adressiert werden muss, ist die Toleranzkette: Die Einzeltoleranzen aller Bauteile – Gehäuse, Deckel, Befestigungselemente, Dichtung – summieren sich. Im ungünstigsten Fall kann die resultierende Verpressung der Dichtung entweder zu gering ausfallen und Leckage verursachen oder so hoch sein, dass das Gehäuse sich verzieht oder bricht. Eine Toleranzketten-Analyse gilt deshalb nicht als optionaler Entwicklungsschritt, sondern ist Voraussetzung dafür, dass der Dichtspalt in jedem Fertigungszustand innerhalb der Spezifikation bleibt.

Entwicklung: früh prüfen, bevor Werkzeugkosten starten

Bei Baugruppenprojekten lohnt sich frühes Prüfen: Geometrie, Passung, Montagefolge, Dichtspalt/Spaltmaß und Servicefähigkeit. Denn wer eine Baugruppe liefert, liefert eine Funktion und nicht einfach nur Einzelteile. Das bedeutet: Die Prüfverantwortung muss klar geregelt sein. Ein O-Ring, der für sich genommen maßhaltig und einwandfrei ist, kann in der montierten Baugruppe falsch sitzen und die Einheit undicht machen.

Funktions- und Dichtheitsprüfungen am Ende der Montagekette – etwa Druckabfallprüfung oder Helium-Lecktest – sind deshalb integraler Bestandteil einer Baugruppenfertigung und müssen im Lastenheft definiert sein. Dafür werden in der Praxis oft schnelle Bemusterungen eingesetzt – zum Beispiel über Rapid Prototyping, bevor Serienwerkzeuge für Spritzguss oder Extrusion beauftragt werden.

Bei der automatisierten Montage entstehen zudem Querkräfte, die eine Dichtung abscheren oder verdrehen können – besonders bei engen Einbausituationen. Fasen am Gehäuse, PTFE-Beschichtungen oder zugelassene Gleitmittel reduzieren diese Montagekräfte und sichern die korrekte Endlage der Dichtung. Was in der Einzelteilprüfung nicht auffällt, zeigt sich spätestens im End-of-Line-Test.
