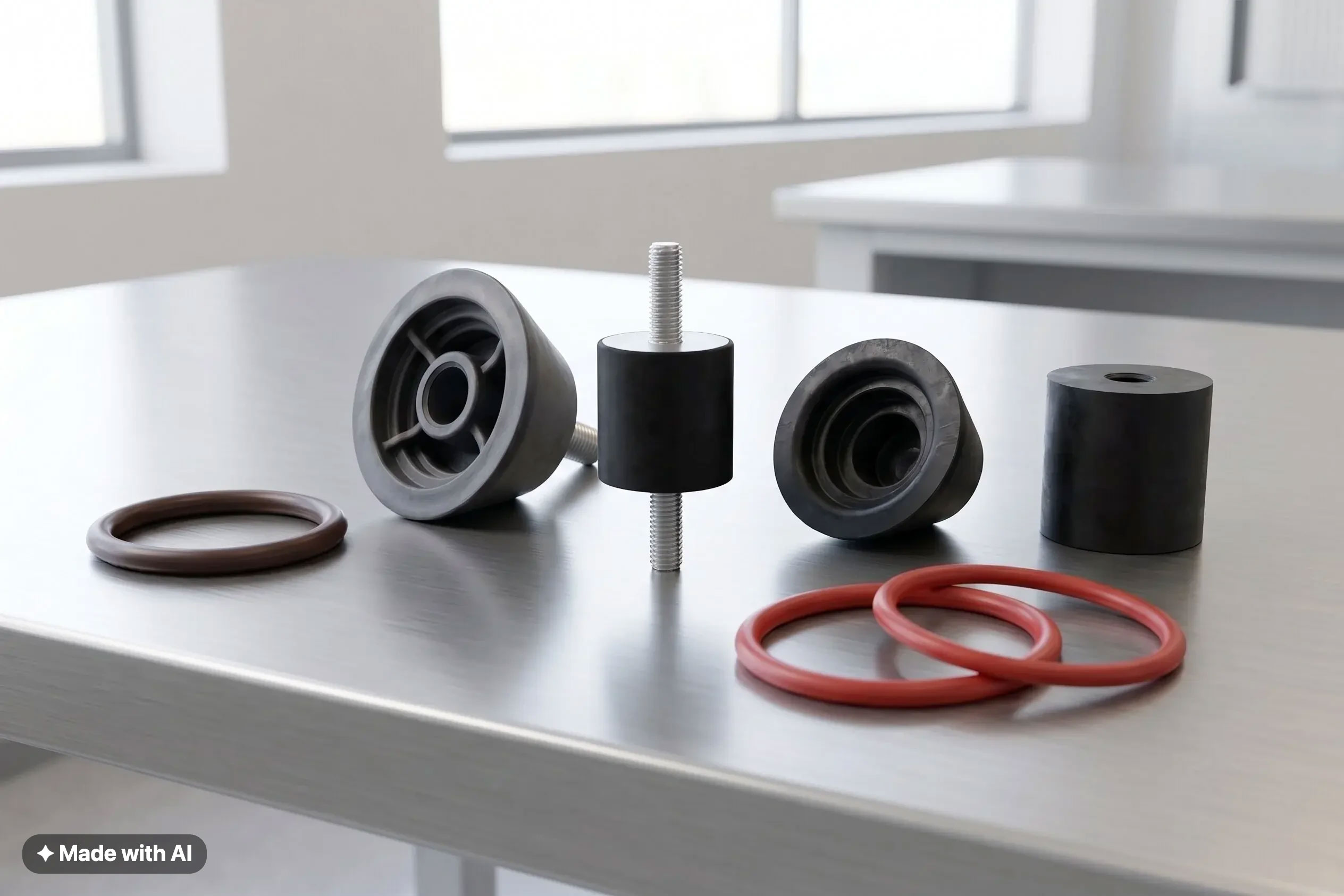

Druckbeständigkeit von Elastomeren

Druckbeständigkeit beschreibt den Widerstand eines Werkstoffs gegen äußere Druckbelastung – also seine Fähigkeit, unter kompressiver Krafteinwirkung seine Funktion zu erhalten, ohne dauerhaft zu versagen. In der Elastomertechnik ist dieser Begriff eng mit einer physikalischen Besonderheit von Kautschuk verknüpft: Elastomere sind praktisch inkompressibel. Ihr Volumen lässt sich durch Druck kaum verringern – die aufgebrachte Kraft führt stattdessen zu einer Deformation, bei der das Material seitlich ausweicht.

Wie Elastomere auf Druckbelastung reagieren

Wirkt eine Druckkraft auf ein Elastomerbauteil, das in alle Richtungen frei ausweichen kann, verformt es sich – speichert dabei aber gleichzeitig elastische Energie. Entfällt die Belastung, stellt sich der Werkstoff weitgehend in seine ursprüngliche Form zurück. Ein kleiner Teil der eingebrachten Energie wird dabei als Wärme abgegeben; dieser Effekt ist auf das viskoelastische Verhalten von Kautschuk zurückzuführen und erklärt, warum Elastomere Stoßenergie nicht nur federn, sondern auch dämpfen.

Genau darin liegt der technische Nutzen: Elastomere federn Spitzenkräfte ab und wandeln einen Teil davon in Wärme um, statt sie starr weiterzuleiten. Das macht sie zu einem der wichtigsten Werkstoffe für Dämpfungs- und Lagerungsanwendungen im Maschinen- und Fahrzeugbau.

Eingeschränkte Ausweichmöglichkeit: der kritische Fall

Entscheidend für das Verhalten unter Druck ist, ob das Elastomer frei ausweichen kann oder nicht. In einem geschlossenen Einbauraum – etwa einer vollständig gefüllten Nut – baut sich beim Verpressen hydrostatischer Gegendruck auf, da kein seitliches Ausweichen möglich ist. In diesem Fall steigen die Kontaktpressungen stark an.

Für Dichtungen ist das ein bewusst genutzter Effekt: Die Verpressung eines O-Rings in seiner Nut erzeugt genau diese erhöhte Kontaktpressung an den Dichtflächen und damit die abdichtende Wirkung. Gleichzeitig lauern bei der Konstruktion zwei Gefahren: Ist der Ausweichraum in der Nut komplett aufgebraucht – etwa durch eine zu eng ausgelegte Nut oder durch Volumenvergrößerung infolge von Wärmeausdehnung oder Quellung –, kann der inkompressible Werkstoff enorme Kräfte aufbauen, die im Extremfall sogar das umgebende Gehäuse beschädigen (Nutüberfüllung). Auf der anderen Seite droht bei zu großen Spaltmaßen und hohen Systemdrücken die sogenannte Spaltextrusion: Das Elastomer wird in den Dichtspalt gepresst, schert dort ab und verliert seine Dichtfunktion.

Druckbeständigkeit in der Werkstoffauswahl

Die Druckbeständigkeit eines Elastomers hängt wesentlich vom Compound ab – von Vernetzungsdichte, Füllstoffpaket und Härte. Härtere Compounds (höhere Shore-A-Werte) weichen bei gleicher Druckkraft weniger aus, bauen höhere Gegenkräfte auf und sind damit für druckintensive Anwendungen besser geeignet. Weichere Compounds passen sich Unebenheiten besser an, sind aber anfälliger für Spaltextrusion bei hohen Systemdrücken.

Ein weiterer Kennwert, der eng mit der Druckbeständigkeit verknüpft ist, ist der Druckverformungsrest: Er gibt an, wie viel bleibende Verformung nach dauerhafter Druckbelastung verbleibt – und damit, wie gut ein Elastomer seine Rückstellkraft und Dichtwirkung über die Einsatzdauer erhält.

Typische Anwendungen, in denen Druckbeständigkeit gefragt ist

Die Kombination aus Inkompressibilität, elastischer Energiespeicherung und Dämpfungsvermögen macht Elastomere zur ersten Wahl in Anwendungen, bei denen Druckkräfte aufgenommen, verteilt oder absorbiert werden müssen:

• Motorlager und Maschinenlager – Schwingungsentkopplung zwischen Aggregat und Rahmen, Dämpfung von Stoßbelastungen
• Puffer und Anschlagelemente – Aufnahme von Endlagenkräften in Maschinen, Fahrzeugen und Fördertechnik
• Hydraulik- und Pneumatikdichtungen – O-Ringe, Flachdichtungen und Formteile unter statischem und dynamischem Systemdruck
• Schwingungsdämpfer in der Fahrzeugtechnik, im Schienenfahrzeugbau und im allgemeinen Maschinenbau
